Uszkodzeń opony ciężarowej
Metodyka badań, charakterystyka uszkodzeń opony samochodu ciężarowego (część 1)
Gwałtowna dekompresja
Abstrakt: Wzrost zakresu bezpieczeństwa czynnego i biernego w pojazdach samochodowych wpływa na konstrukcję i parametry ruchu samochodu. Szczególnie odpowiedzialnym elementem w pojeździe jest opona przenosząca siły i momenty na nawierzchnie drogi. Jej konstrukcja, rodzaj mieszanki i warunki eksploatacji determinują bezpieczeństwo poruszania się pojazdu. Biorąc pod uwagę kierowalność i stateczność ruchu, opona poddawana jest obciążeniom dynamicznym, cieplnym, zużyciu eksploatacyjnemu i uszkodzeniom losowym. Wpływa to negatywnie na połączenia warstw kompozytu. Gwałtowny ubytek ciśnienia w oponie może prowadzić do groźnych wypadków, szczególnie podczas ruchu z dużymi prędkościami. Uszkodzenie dekompresyjne opony na osi kierowalnej najczęściej skutkuje zmianą trajektorii ruchu i może prowadzić do przewrócenia się samochodu. Celem artykułu jest szczegółowe opisanie procesu propagacji uszkodzeń zachodzących w oponie samochodu ciężarowego. Przedstawiona metodyka badań pozwala ocenić czy zaistniałe uszkodzenie opony jest wynikiem „wybuchu” opony, czy też nastąpiła inna, nienormatywna utrata powietrza w oponie podczas jazdy.
Wstęp
Współczynnik przyczepności jest zależny od wielu zmiennych, do których należą między innymi: stan i rodzaj nawierzchni, warunki środowiskowe, typ/rodzaj opon i poziom ich zużycia, stan i rodzaj zawieszenia, położenie geograficzne jezdni, warunki zabudowy okolicy oraz występującej infrastruktury. Dodatkowo wartość ciśnienia jak i nierówności terenu mają wpływ na temperaturę i deformację opony oraz zawieszenie pojazdu. Zmienność wymienionych parametrów wpływa bezpośrednio na kinematykę ruchu pojazdu. Ma to szczególne znaczenie w warunkach zimowych.
Stan i jakość opon warunkuje zakres bezpieczeństwa ruchu pojazdu. Dlatego prowadzone są badania laboratoryjne i drogowe cech współpracy opony z nawierzchnią. Dodatkowo ocenia się przyczyny i skutki zdarzeń drogowych wynikających z eksploatacji i uszkodzeń opon. Najbardziej nieprzewidywalne w skutkach są zdarzenia nagłe, związane z gwałtownym spadkiem ciśnienia w oponach czy gwałtowną dekompresją opony. Prowadzone są testy symulacyjne Tire Blowout związane z zapewnieniem kierowalności i stateczności ruchu pojazdu podczas szybkiej utraty ciśnienia w oponach. Praca wskazała, że kierowca w chwili pojawienia się zagrożenia reaguje nieprawidłowo, gwałtownie skręcając kierownicą. Jest to manewr obronny przed utratą prawidłowego kierunku ruchu samochodu.
Zagadnienia poruszane w źródłach literaturowych odnoszą się do badań laboratoryjnych, drogowych i symulacyjnych związanych z odpowiedzią układu na zaistniałe zdarzenie i ukierunkowane są na analizę wpływu skutków uszkodzeń opon na bezpieczeństwo ruchu pojazdów. Prace związane z oględzinami opon nastawione są na eliminację zagrożenia. Brakuje jednakże analiz związanych z rozwojem - propagacją uszkodzeń podczas eksploatacji opon, których skutkiem jest gwałtowna dekompresja.
Przyczyną wystąpienia gwałtowanej dekompresji opony jest powstanie uszkodzenia pierwotnego i długi czas eksploatacji uszkodzonej opony. Na podstawie cech geometrycznych uszkodzeń struktury materiału, identyfikacji miejsca rozerwania można ocenić czy zaistniałe uszkodzenie opony jest wynikiem procesu dekompresyjnego, czy też nastąpiła inna, nienormatywna utrata powietrza w oponie.
Celem artykułu jest przedstawienie mechanizmów procesu propagacji uszkodzeń od uszkodzenia pierwotnego do gwałtownej dekompresji na przykładzie rzeczywistego wypadku drogowego, którego przyczyną była gwałtowna dekompresja opony samochodu ciężarowego.
Metodyka rozpoznania eksplozji dekompresyjnej opony
Rozpoznanie przyczyn rozerwania opony wymaga przeprowadzenia starannych, metodycznych oględzin i wykonania badań mechanoskopijnych. W tym celu należy:
1. Przeprowadzić analizę śladów występujących na oponie poprzez:
• określenie uszkodzonych miejsc,
• przypisanie geometryczne miejsc uszkodzeń pierwotnych, eksploatacyjnych oraz uszkodzeń od eksplozji dekompresyjnej.
2. Dokonać obserwacji krawędzi rozdzieleń celem rozpoznania charakterystycznych cech uszkodzeń powstałych pierwotnie oraz z powodu rozerwania.
3. Określić cechy charakterystyczne uszkodzonych drutów osnowy przy użyciu aparatury optycznej, np. mikroskopu.
Rozerwanie nosi cechy uszkodzenia o charakterze eksplozyjnym, gdy:
• brzegi rozerwanych fragmentów gumy są nieregularne,
• nastąpiło rozwarstwienie gumy względem linek kordu,
• druty osnowy są pokryte gumą,
• krawędzie rozerwanych drutów są wyciągnięte, a ich przełom ma kształt zagłębionego lejka w przekroju przypominający literę „V” lub literę „U”.
Przykład z życia - charakterystyka uszkodzeń w skrócie
Analizując uszkodzenia opony przeprowadzono szczegółowe oględziny miejsc uszkodzeń (fot. 1-9). Na oponie znajduje się szereg uszkodzeń, przelotowe rozerwanie pionowe - promieniowe boku opony wzdłuż nitek osnowy. Rozerwanie przebiega od barku wzdłuż nitek osnowy dalej, wzdłuż obwodu, przechodząc w rozerwanie promieniowe wzdłuż nitek osnowy w kierunku stopki. Patrząc w kierunku zgodnym ze wskazówkami zegara (od promieniowego rozerwania boku), występują dwa głębokie „wyrwania” materiału gumy do warstw nitek osnowy. Uszkodzenia mają charakter mechaniczny. W odległości około 700 mm od pęknięcia promieniowego znajduje się drugie pęknięcie promieniowe przelotowe, biegnące od środka boku opony do barku. Guma barków opony
w tym rejonie jest porozrywana/postrzępiona w kształcie zębów piły. Na długości około 1600 mm bieżnik wraz z częścią warstw opasania jest odseparowany. Elementy opasania są rozwarstwione i oderwane skośnie wzdłuż nitek splotów opasania w postaci pasków. Element bieżnika został miejscami odseparowany z dwoma warstwami opasania. Trzecia warstwa opasania pozostała na osnowie. Na powierzchni odseparowanych elementów, widoczne są na powierzchniach opasania ślady tarcia świadczące o wcześniejszej separacji pomiędzy tymi warstwami. Ślady na tych powierzchniach są zbieżne z podobnymi śladami na karkasie.

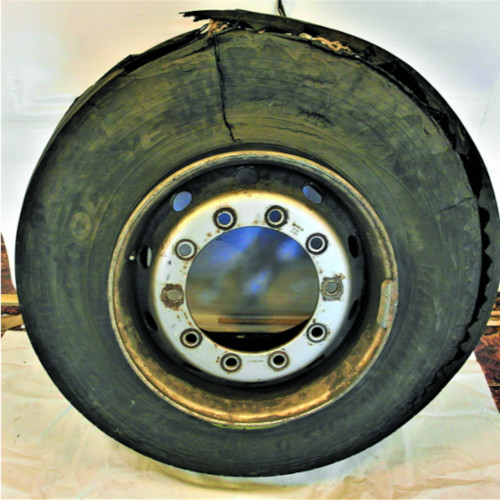

1. Ogólny widok koła, strona zewnętrzna

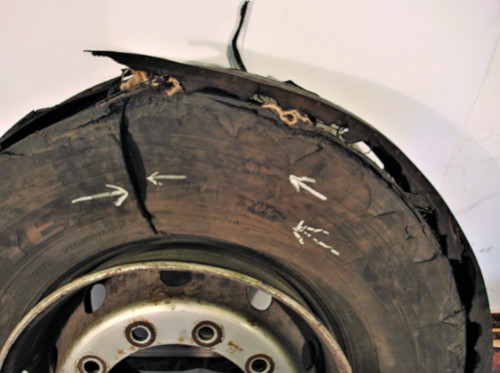

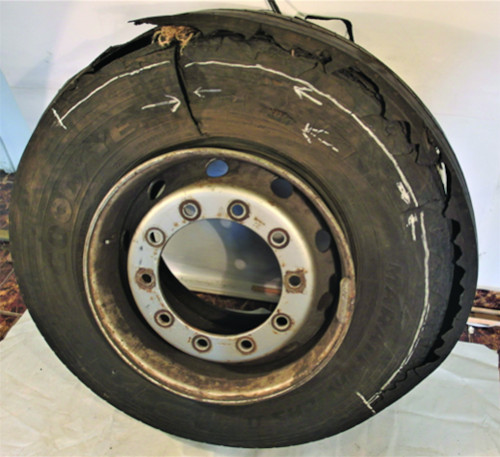

2. Rozerwanie promieniowe boku opony wzdłuż nitek osnowy

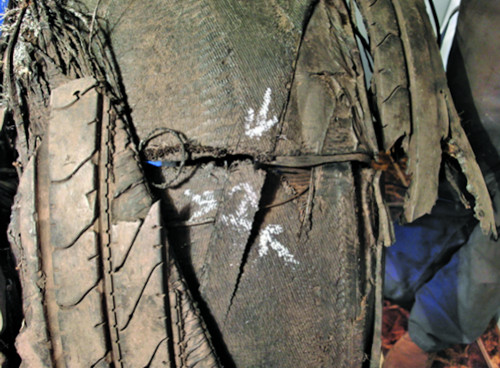

3. Rozerwanie w czole opony

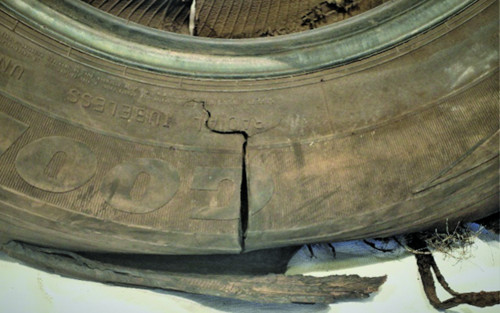

4. Rozerwanie promieniowe drugiego boku opony
5. Widoczny zakres odwarstwionego bieżnika z opasaniami
6. Widok separacji i uszkodzeń czoła

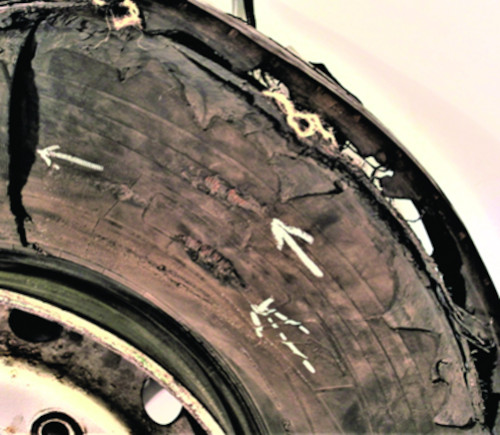

7. Widok uszkodzeń boku zewnętrznego

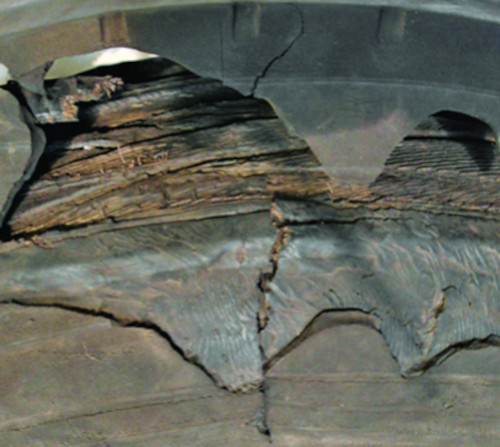

8. Ślady separacji na barku opony

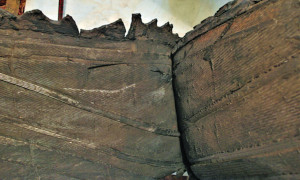

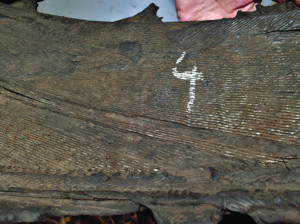

9. Widoczne ślady tarcia na powierzchni odseparowanej

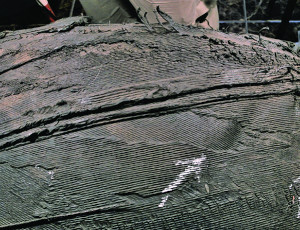

10. Ślad separacji oraz uderzenia
W II Częsci artykułu przedstawiony zostanie opis propagacji uszkodzeń, analiza sił oddziałujących na oderwany bieżnik opony oraz spis literatury, a w III Części artykułu: badania mechanoskopijne, analiza wyników i podsumowanie. /Artykuł został podzielony na części ze względu na obszerny materiał badawczy.
Autorzy: Konrad J. Waluś, Jerzy Warszczyński
Fot.: Autorzy
Przegląd Oponiarski 3/231 (Marzec 2025)
