NSK do maszyn rolniczych
Rozwiązania napędowe do pojazdów i maszyn rolniczych muszą spełniać różne wymagania dotyczące wydajności, które zwykle koncentrują się na zapewnieniu wysokiego momentu obrotowego i przenoszeniu ciężkich obciążeń. Z tego powodu łożyska przekładni, mechanizmów różnicowych i wałów przegubowych muszą zapewniać wysoki poziom niezawodności i żywotności. Firma NSK wykorzystała swoją wiedzę z zakresu łożysk do samochodowych układów napędowych w zastosowaniach rolniczych.
Obecnie obserwowane trendy w branży rolniczej zaczynają przypominać te znane z sektora motoryzacyjnego. Przykładowo, coraz bardziej istotne jest zwiększanie poziomu downsizingu (ograniczania wielkości układów napędowych) w celu poprawy oszczędności paliwa przy jednoczesnym i stałym zaostrzaniu prawodawstwa UE dotyczącego emisji CO2. Dzięki dostępności łożysk zapewniających wysoką obciążalność i niski współczynnik tarcia możliwe jest jednak sprostanie tego typu wyzwaniom.
Specyficzne wymagania sektora rolniczego
Istnieje jednak wiele ważnych różnic dotyczących specyfiki zastosowań w rolnictwie. Podczas gdy pojazdy drogowe wymagają dobrego przyspieszenia i wysokiej prędkości oraz poruszają się po utwardzonych powierzchniach dróg, pojazdy rolnicze muszą radzić sobie w trudnym terenie i przenosić lub ciągnąć ciężkie ładunki, co oznacza, że podstawowym wymogiem dla układu napędowego jest zapewnienie wysokiego momentu obrotowego, a nie prędkości.
Jeśli w układach napędowych zastosowano źle dobrane lub wyspecyfikowane łożyska, mogą wystąpić niekorzystne zjawiska. Typowe uszkodzenia łożysk przekładni obejmują złuszczanie powierzchni tocznych, korozję cierną, uszkodzenie koszyka i zjawisko pełzania, a wszystkie one generują niepożądane konsekwencje. W przypadku nowoczesnego rolnictwa, które jest zależne od wysokiej produktywności osiąganej poprzez maksymalne wykorzystanie czasu pracy pojazdów, potencjalne koszty i utracone godziny pracy z powodu uszkodzeń mają niemal katastrofalne skutki. Dla producenta OEM może to oznaczać m.in. roszczenia gwarancyjne.
Do złuszczania powierzchni w układach napędowych dochodzi wtedy, gdy z powodu zmęczenia tocznego fragmenty materiału łożyska odpryskują od gładkiej powierzchni bieżni Sygn. komunikatu prasowego: B022021-N | 1/5 lub elementów tocznych, tworząc w konsekwencji obszary o chropowatej teksturze. Tego typu mechanizm uszkodzeń może wynikać z różnych przyczyn, w tym z nadmiernego obciążenia oraz penetracji wnętrza łożyska przez ciała obce.
Łożyska o dużej obciążalności
Aby zapobiec zjawisku łuszczenia powierzchni firma NSK opracowała łożyska serii HR przeznaczone do przenoszenia ciężkich obciążeń, które zapewniają doskonałą wydajność w układach napędowych maszyn rolniczych. Wyższa obciążalność i dłuższa żywotność to także wspieranie inicjatyw związanych z downsizingiem. Łożyska stożkowe serii HR wykorzystują stożkowe wałeczki prowadzone po tylnej części obrzeża na pierścieniu wewnętrznym. W tej serii łożysk zwiększono zarówno rozmiar, jak i liczbę wałeczków, dzięki czemu są one w stanie przenosić ciężkie obciążenia promieniowe i osiowe w jednym kierunku.

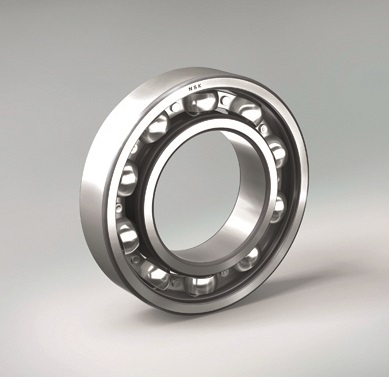

Produkty z serii HR są również dostępne jako łożyska kulkowe poprzeczne, które zapewniają o 7-19 proc. wyższą obciążalność dynamiczną i 22-68 proc. wzrost trwałości zmęczeniowej L10 zgodnie z ISO.
W przypadku ograniczenia wnikania zanieczyszczeń, skuteczna okazała się seria rozwiązań TM firmy NSK. Ten rodzaj uszczelnienia jest szczególnie wydajny w układach napędowych pojazdów do zastosowań rolniczych, gdzie gwarantuje nawet 2,5-krotnie dłuższą żywotność w porównaniu do łożysk otwartych.
Innowacyjna konstrukcja struktury wargi uszczelki zapobiega przedostawaniu się zanieczyszczeń (takich jak pył z przekładni), jednocześnie umożliwiając przepływ oleju smarującego. Dodatkowo środek smarny w uszczelce wykazuje duże powinowactwo do oleju przekładniowego, co wspomaga wstępne smarowanie przy rozruchu.

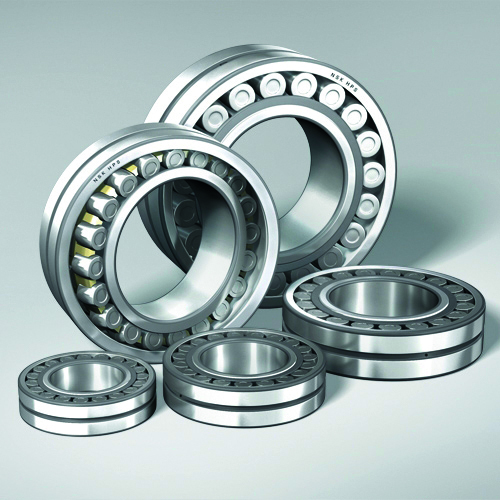

Inne produkty NSK dla producentów skrzyń biegów z sektora rolniczego, obejmują łożyska baryłkowe NSKHPS i łożyska kulkowe wzdłużne HST. Te pierwsze wykorzystują nowoczesną technologię materiałową, która zapewnia im przydatność w zastosowaniach wymagających przenoszenia ciężkich obciążeń.
Łożyska wzdłużne (oporowe) HST z koszykiem są przeznaczone do zastosowań w przekładniach hydrostatycznych (HST), stosowanych w maszynach i pojazdach rolniczych. Gwarantują one dwukrotnie dłuższą żywotność w porównaniu ze standardowymi łożyskami wzdłużnymi, częściowo dzięki zastosowaniu stali EP wzmocnionej specjalną obróbką cieplną, która zapewnia odporność na zmęczenie podpowierzchniowe bieżni wewnętrznych i zewnętrznych.
Źródło i fot. NSK
