System do kalibracji kamer

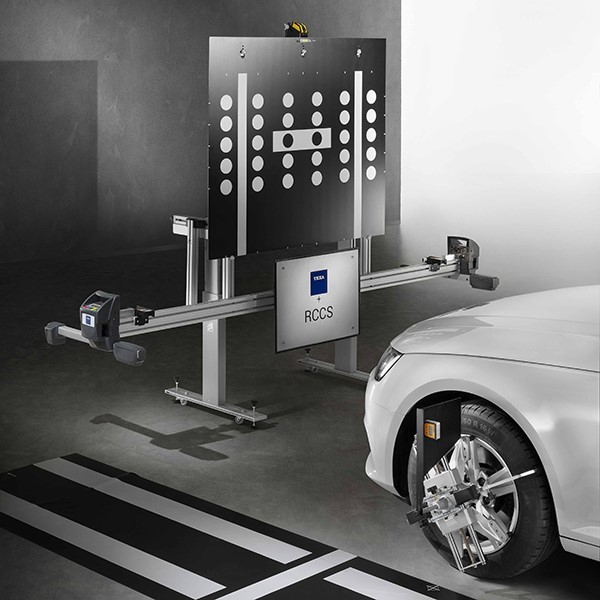

Texa RCCS 2 to kompleksowe rozwiązanie do przeprowadzania wszystkich operacji związanych z kalibracją kamer i radarów. Zbudowane jest z solidnego wspornika głównego z elektryczną regulacją wysokości z możliwością precyzyjnego ustawienia równoległości położenia względem pojazdu za pomocą praktycznego pokrętła znajdującego się z tyłu urządzenia.

Belka poprzeczna wyposażona jest w dwa dalmierze, przesuwny odbłyśnik wyposażony w centralny laser do ustawiania względem radaru czołowego. Ponad ramą urządzenia znajduje się kolejny wskaźnik laserowy, pomocny w ustaleniu środka pojazdu, poprzez wycelowanie wiązki lasera w przednie logo pojazdu.

To zaawansowane rozwiązanie umożliwia pozycjonowanie RCCS z niezwykłą łatwością i dokładnością oraz z zachowaniem procedur bezpieczeństwa i zaleceń poszczególnych producentów pojazdów. Ponadto, RCCS 2 można w łatwy sposób przemieszczać w warsztacie dzięki obrotowym kółkom, w które jest wyposażony.

System wykorzystuje wydajny tryb ustawiania optycznego, który umożliwia szybkie i precyzyjne wykonanie wszystkich czynności związanych z kalibracją radarów i kamer. W celu ustawienia pojazdu wykorzystuje się dwa laserowe dalmierze, których wiązki kierowane są na dwie tabliczki pomiarowe.

RCCS 2 jest dostępny w trzech wersjach z uchwytami na obręcze kół, z uchwytami na opony, z zestawem do kontroli ustawienia zawieszenia, czujnikami CCD i uchwytami na obręcze kół. Wersja wyposażona w uchwyty na obręcz koła może zostać rozbudowana przez dodanie elektronicznych czujników CCD, pozwalających na kontrolę ustawienia zawieszenia i cyfrowe pozycjonowanie zestawu RCCS 2.

Przed przystąpieniem do kalibracji, należy sprawdzić geometrię zawieszenia pojazdu. Pominięcie tego etapu może wiązać się z ryzykiem w zakresie bezpieczeństwa oraz niezadowolenia klienta. Czynność tę można zlecić warsztatowi zewnętrznemu posiadającemu urządzenie do kontroli zawieszenia, jednakże wiąże się to z utrudnieniem pracy i zmniejszeniem zysku z wykonywanej usługi. Z tego względu, chcąc zaoferować swoim klientom pełną i profesjonalną usługę można skorzystać z zestawu RCCS 2 z uchwytami na obręcz koła podlegającego rozbudowie przez dodanie czujników CCD, umożlwiających sprawdzanie ustawienia zawieszenia oraz cyfrowe pozycjonowanie zestawu kalibracyjnego.

Warsztaty specjalistyczne, wybierając RCCS 2 wraz z zestawem do cyfrowej kontroli zawieszenia mogą zaoferować swoim klientom szybką i profesjonalną obsługę. Zestaw wykorzystuje cztery elektroniczne sensory CCD wyposażone w czujniki na podczerwień, które instalowane są zarówno na konstrukcji RCCS 2, oraz na kołach przy pomocy czteropunktowych uchwytów z mocowaniem na ich obręczy. Lekkość czujników i brak przewodów połączeniowych pomiędzy przednimi a tylnymi sensorami zapewniają wygodę użytkowania oraz absolutną precyzję pomiaru kątów zawieszenia pojazdu.

Dokładność tego systemu zapewnia także zastosowanie oprogramowania Toe And Thrust Angle Check, które pozwala na wykonanie, w kilku prostych krokach, dwóch rodzajów czynności: szybkiej kontroli ustawienia RCCS 2 względem geometrycznej osi jazdy pojazdu i powierzchni warsztatu, a także weryfikację zbieżności kół. Te procedury są kluczowe w przygotowaniu samochodu do kolejnego etapu kalibracji kamer i/lub radarów.

Narzędzia Texa umożliwiają precyzyjne przywrócenie poprawnego działania systemów ADAS, zgodnie ze specyfikacjami wymaganymi przez producentów, wykonując kalibracje statyczne oraz dynamiczne zapewniając przy tym bardzo szerokie pokrycie Car i Truck.

Oprogramowanie IDC5 prowadzi mechanika krok po kroku przez wszystkie etapy, dzięki obecności dedykowanych kart pomocy specjalnie opracowanych do poszczególnych pojazdów.

(ik)

Źródło i fot. Texa
