Regularna kontrola geometrii zawieszenia to obowiązkowa czynność serwisowa w każdym samochodzie. Na rynku dostępnych jest wiele specjalistycznych maszyn, wykorzystujących technologię 3D, które umożliwiają jej korektę z niezwykłą precyzją. Nieprawidłowo ustawiona geometria zwiększa spalanie oraz przyczynia się do nadmiernego zużycia opon oraz elementów zawieszenia i układu kierowniczego.

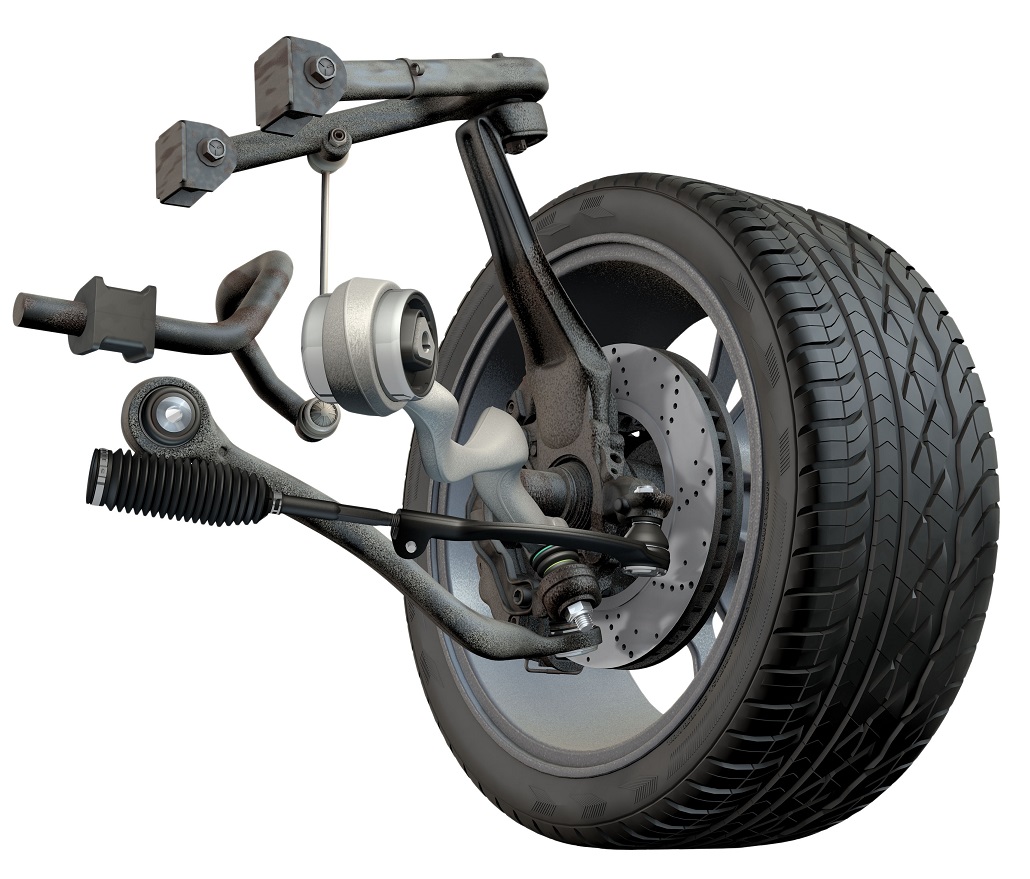

Geometria zawieszenia to zestaw parametrów, który określa położenie oraz ruchy koła względem podłoża. Decyduje o stabilności samochodu i tym, jak się kieruje. Jest swego rodzaju kompromisem pomiędzy tym, by pojazd prowadził się pewnie na prostej a tym, by umożliwiał dobrą kierowalność w zakrętach. Parametry geometrii (np. kąt pochylenia koła) można regulować - zazwyczaj w samochodach sportowych przeznaczonych do driftu - w niestandardowy sposób, co umożliwia bardziej pożądane zachowanie auta w pewnych warunkach. W cywilnych samochodach należy ją jednak ustawiać zgodnie z normami określonymi przez producenta pojazdu.
- Najważniejszym parametrem geometrii jest zbieżność - wyjaśnił Tomasz Ochman z firmy SKF. - Określa ona wzajemne ustawienie kół przednich i tylnych. Najłatwiej to zobrazować patrząc na auto z góry. Wbrew pozorom, koła przedniej osi bardzo rzadko ustawione są względem siebie równolegle. W rzeczywistości kąt zbieżności wynosi od +3 do –3 stopni. Koła zbieżne (tzw. zbieżność dodatnia) skierowane są delikatnie „ku sobie”. Regulacja zbieżności odbywa się za pomocą drążka kierowniczego, który można odpowiednio wydłużać lub skracać.
Kolejnym parametrem jest kąt pochylenia koła. Zazwyczaj jest on delikatnie ujemny. Oznacza to, że patrząc na wprost samochodu koła pochylone są nieznacznie ku sobie, tworząc literę „V”. Przy takim ustawieniu pochylenia kół, podczas wejścia w zakręt zewnętrzne koła przylegają do nawierzchni całą szerokością opony. Sytuacja ta poprawia przyczepność kół w momencie zmiany kierunku jazdy. Każdorazowo należy stosować się do norm przewidzianych przez producenta, który określa najlepsze możliwe ustawienia dla danego auta.
Niestety, w najnowszych samochodach coraz rzadziej mamy możliwość ustawienia kąta pochylenia koła. To samo dotyczy kolejnych dwóch parametrów, które możemy jedynie zmierzyć na maszynie: kąta pochylenia sworznia zwrotnicy oraz kąta wyprzedzenia sworznia zwrotnicy. W większości przypadków możemy również zmierzyć maksymalny skręt kół, co może być przydatne podczas weryfikacji uszkodzeń układu kierowniczego.
- Nieprawidłowo ustawiona geometria zawieszenia powoduje wiele negatywnych zjawisk - powiedział T. Ochman. - Najważniejsze to zwiększone zużycie paliwa z uwagi na większe opory toczenia kół, nierównomierne ścieranie ogumienia oraz występowanie dodatkowych naprężeń na elementy układu kierowniczego i zawieszenia, co przyspiesza ich zużycie. Z tego względu nie należy lekceważyć żadnych symptomów, które mogą świadczyć, że z geometrią nie wszystko jest w porządku. Jest to również kluczowe w nowoczesnych samochodach wyposażonych np. w system utrzymania się na pasie ruchu. Nikt nie chciałby spotkać się z sytuacją zbyt dużej korekty toru jazdy wykonanej przez samochód, który ma w pamięci ECU inne parametry geometrii niż rzeczywiste. Kolejna sprawa to wydłużenie drogi hamowania. Samochód, który nie porusza się zgodnie z geometryczną osią jazdy zatrzyma się znacznie później niż powinien.
Procedurę regulacji geometrii rozpoczynamy od upewnienia się, że wszystkie koła są napompowane prawidłową ilością powietrza. Następnie podnosimy samochód i sprawdzamy ewentualne luzy w zawieszeniu. Jeśli występują, ustawianie zbieżności nie ma sensu, gdyż samochód wyjedzie z warsztatu i pod obciążeniem geometria powróci do nieprawidłowych parametrów. Zanim przystąpimy do pracy, niezbędne jest również zastosowanie specjalnego obciążenia (jeśli zaleca to producent) oraz wykonanie kompensacji bicia obręczy.
- Kompensacja musi być stosowana dla wyeliminowania błędów zniekształcających rzeczywisty obraz płaszczyzny obrotu koła względem tego, jak widzi to urządzenie pomiarowe - zaznaczył T. Ochman. - Przyczyną takich zakłóceń może być obręcz (felga) skrzywiona w miejscu kontaktu z uchwytem, co powoduje tzw. bicie osiowe. Podobne błędy mogą wynikać z niedokładnego przylegania do obręczy elementów mocujących głowice pomiarowe albo uszkodzeń mocowania tych elementów. W praktyce niezwykle trudno jest całkowicie wyeliminować bicie osiowe, dlatego wielu producentów dopuszcza je na poziomie 1 mm.
W niektórych autoryzowanych serwisach należących do marek premium poradzono sobie z tym inaczej. Obręcz nie uczestniczy w procedurze pomiarowej, zatem nie ma konieczności wykonywania jej kompensacji. Czynność wykonuje się za sprawą zastosowania specjalnych uchwytów, które montuje się bezpośrednio do piasty koła. Muszą być one jednak skonstruowane w sposób, który to umożliwia, dlatego w większości przypadków nie ominiemy procedury kompensacji.
Przed ustawieniem geometrii konieczne jest również zastosowanie dodatkowego obciążenia, które wkłada się do środka pojazdu. Ma to na celu odwzorowanie rzeczywistego użytkowania samochodu w ruchu drogowym. Każda osoba w samochodzie to dodatkowa masa, która w jakimś stopniu wpływa na siły przenoszone na elementy układu kierowniczego i zawieszenia. Ustawianie geometrii rozpoczynamy od osi tylnej (jeśli jest taka możliwość), gdyż wbrew pozorom to właśnie ona wyznacza geometryczną oś toru jazdy.
Sprawdzenie i ewentualne ustawienie geometrii zawieszenia powinno być wykonywane raz w roku, najlepiej przy okazji sezonowej zmiany kół. Nie należy też lekceważyć żadnych objawów, które wskazują, na nieprawidłowości. Niektórzy producenci aut zalecają by wykonać pomiar także po każdej wymianie elementów zawieszenia.
(ik)
Źródło i fot. SKF
